3D-Animation & Visualisierung
Besonders im Maschinenbau und der technischen Industrie werden Funktionen immer komplexer. Unsere 3D-Darstellungen schaffen klares Verständnis.

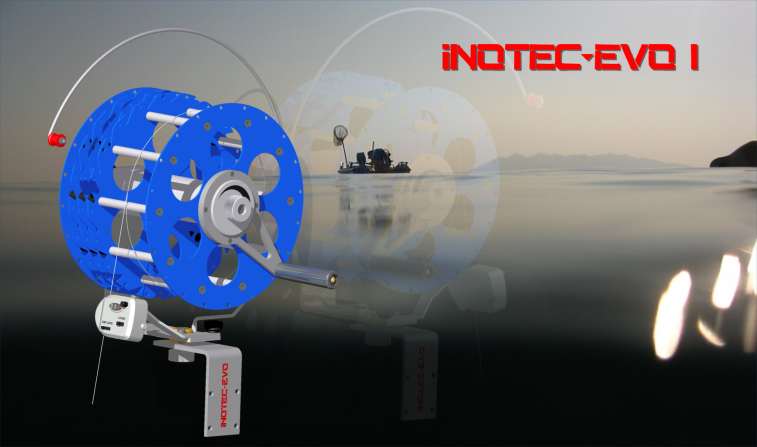

iNOTEC-EVO I

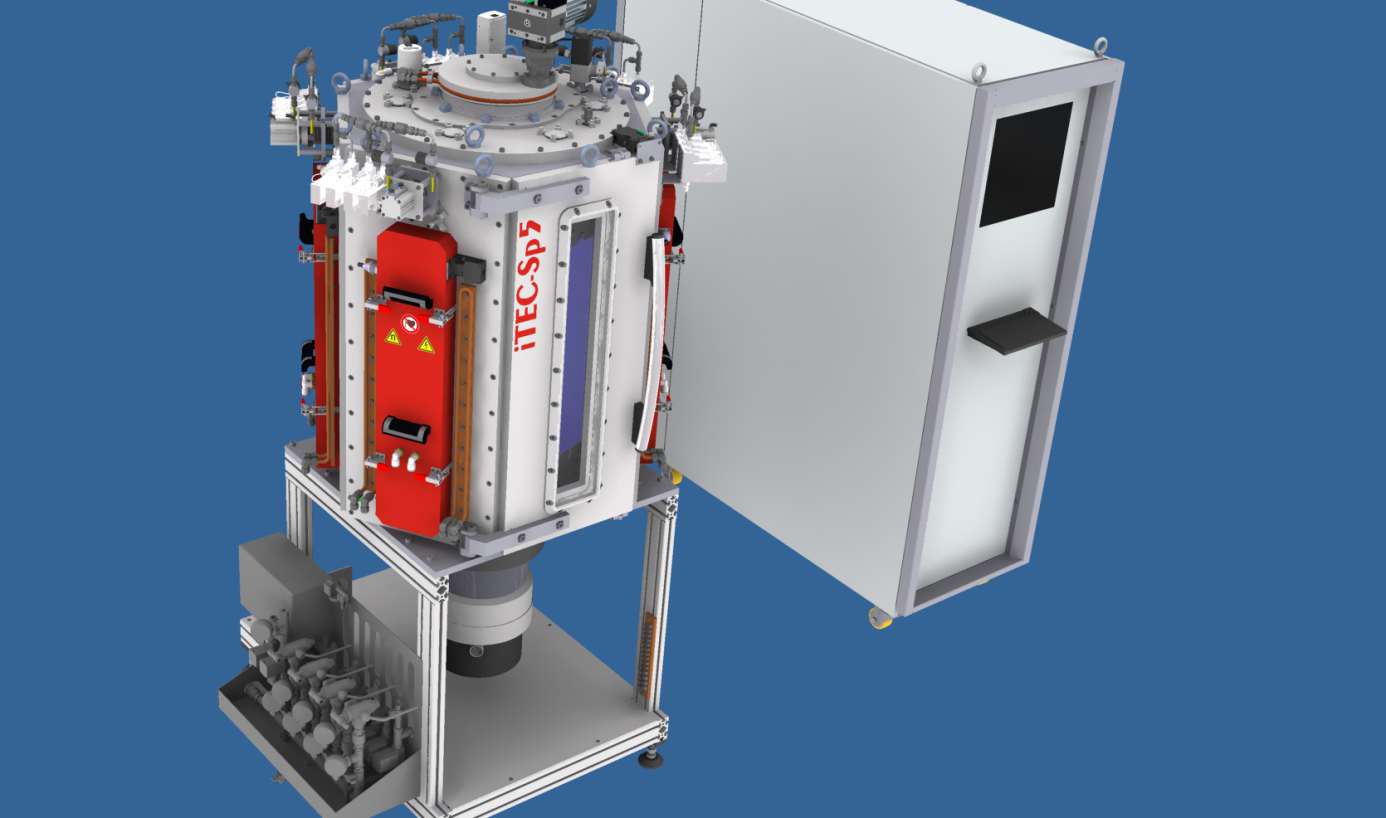

3D-Visualisierung · Vakuumanlage

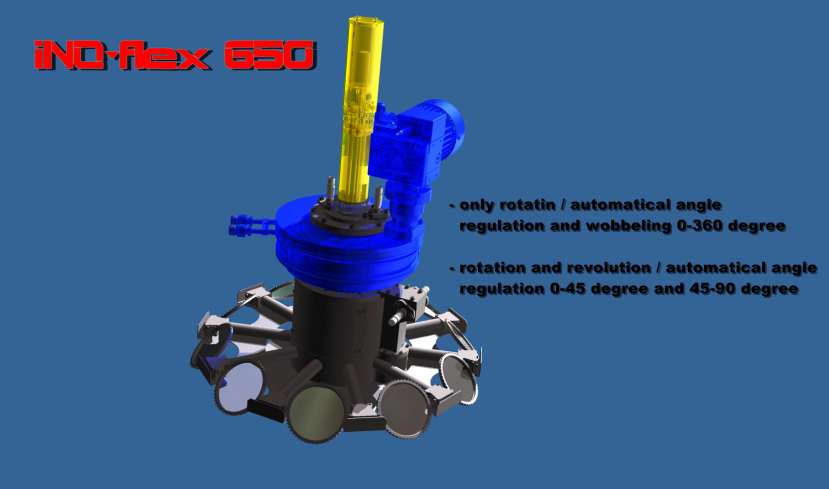

iNO-flex 650
Rotation & Revolution System
3D-Explosion
Baugruppenzerlegung
Maschinen-Visualisierung

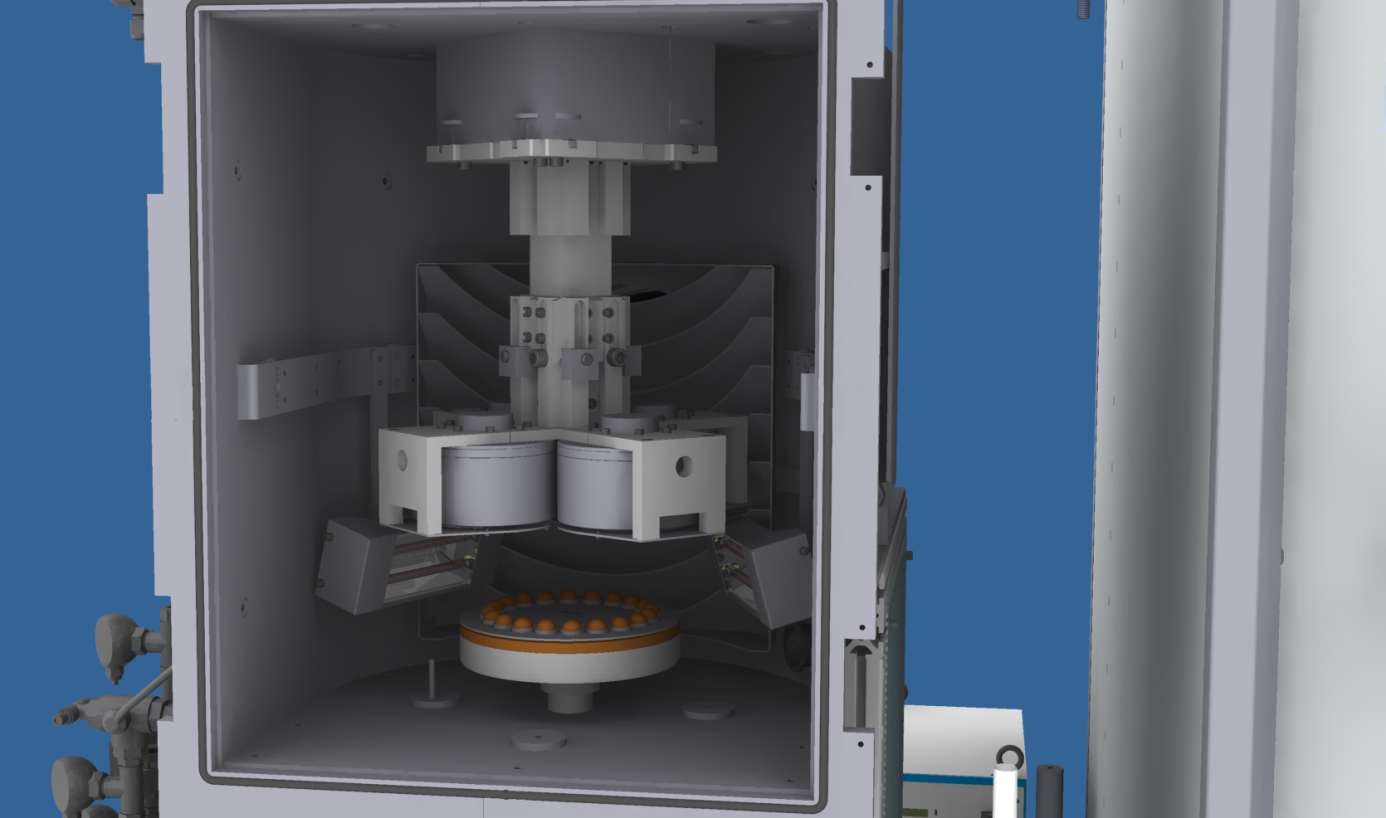

Fotorealistische 3D-Darstellung
3D-Animation
Komplexe Sachverhalte animiert für Präsentation & Vermarktung neuer Produkte.
3D-Explosionszeichnung
Einzelteile räumlich getrennt dargestellt — für Montageanleitungen und Kataloge.
3D-Visualisierung
Realistischer Eindruck des geplanten Projekts auf Basis von CAD-Daten und Skizzen.
Was ist eine Explosionszeichnung?

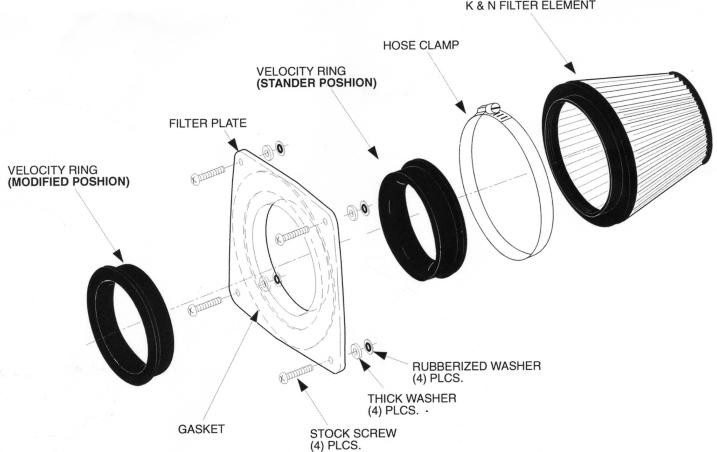

Eine Explosionszeichnung (auch Explosionsgrafik, Explosivdarstellung) ist eine Art der Darstellung bei Zeichnungen und Grafiken, die einen komplexen Gegenstand perspektivisch und in seine Einzelteile zerlegt zeigt. Die dargestellten Einzelteile oder Bauteile sind räumlich voneinander getrennt — so, als flögen sie nach einer Explosion auseinander.
Bei dieser Darstellungsweise wird das Wechselverhältnis des Ganzen zu seinen Teilen sowie deren Lage verdeutlicht. Explosivdarstellungen erlauben es, die Funktion und den Zusammenbau von Baugruppen darzustellen sowie einzelne Bauteile anhand angegebener Teilenummern zu bestimmen.
Diese Art der Darstellung findet in verschiedenen Bereichen Verwendung: als Informationsgrafik in Gebrauchsanweisungen und Ersatzteil-Katalogen (auch virtuellen, interaktiven Katalogen).
Parameter & Möglichkeiten
Besonders im Maschinenbau und der technischen Industrie werden Funktionen und Prozesse immer komplexer. Um diese Abläufe für den Laien, potenziellen Kunden oder den Facharbeiter verständlicher zu machen, benötigt es aussagekräftige Darstellungen oder Animationen, welche ein grundlegendes Verständnis schaffen.
3D-Animationen können komplexe Sachverhalte oder technische Zusammenhänge veranschaulichen und verdeutlichen. Nach der Konstruktion des 3D-Modells erfolgt die Animation — dabei lassen sich fast alle Parameter eines Objekts animieren.
Mit 3D-Visualisierungen erhalten Sie im Voraus einen realistischen Eindruck des geplanten Projekts. Als Grundlage können neben CAD-Daten auch Pläne oder Skizzen übernommen und verarbeitet werden. Nach der Konstruktion werden die Oberflächen bzw. Materialien, die Beleuchtung und die Kameraansichten definiert. Korrekturen und Änderungen am Modell oder der Umgebung sind hier noch jederzeit möglich. Ausgegeben werden hochauflösende Bilddateien zur weiteren Verarbeitung.
"Diese beiden Anwendungen sind hervorragend für die Präsentation und Vermarktung neuer Produkte geeignet."
